Sipil Core Elimination
Sama sekali tidak memerlukan kolom baja struktural mandiri atau pilar beton tebal konvensional, karena beban atap disalurkan langsung lewat jaringan tiang rak.
Mezzanine & Platform System
Bangun gudang dan sistem rak secara bersamaan dalam satu kesatuan struktur baja terintegrasi. Solusi paling hemat biaya dan tercepat untuk pendirian gudang high-bay modern.
Sinergi Total Struktur Rak sebagai Pondasi Utama Dinding & Atap Gedung

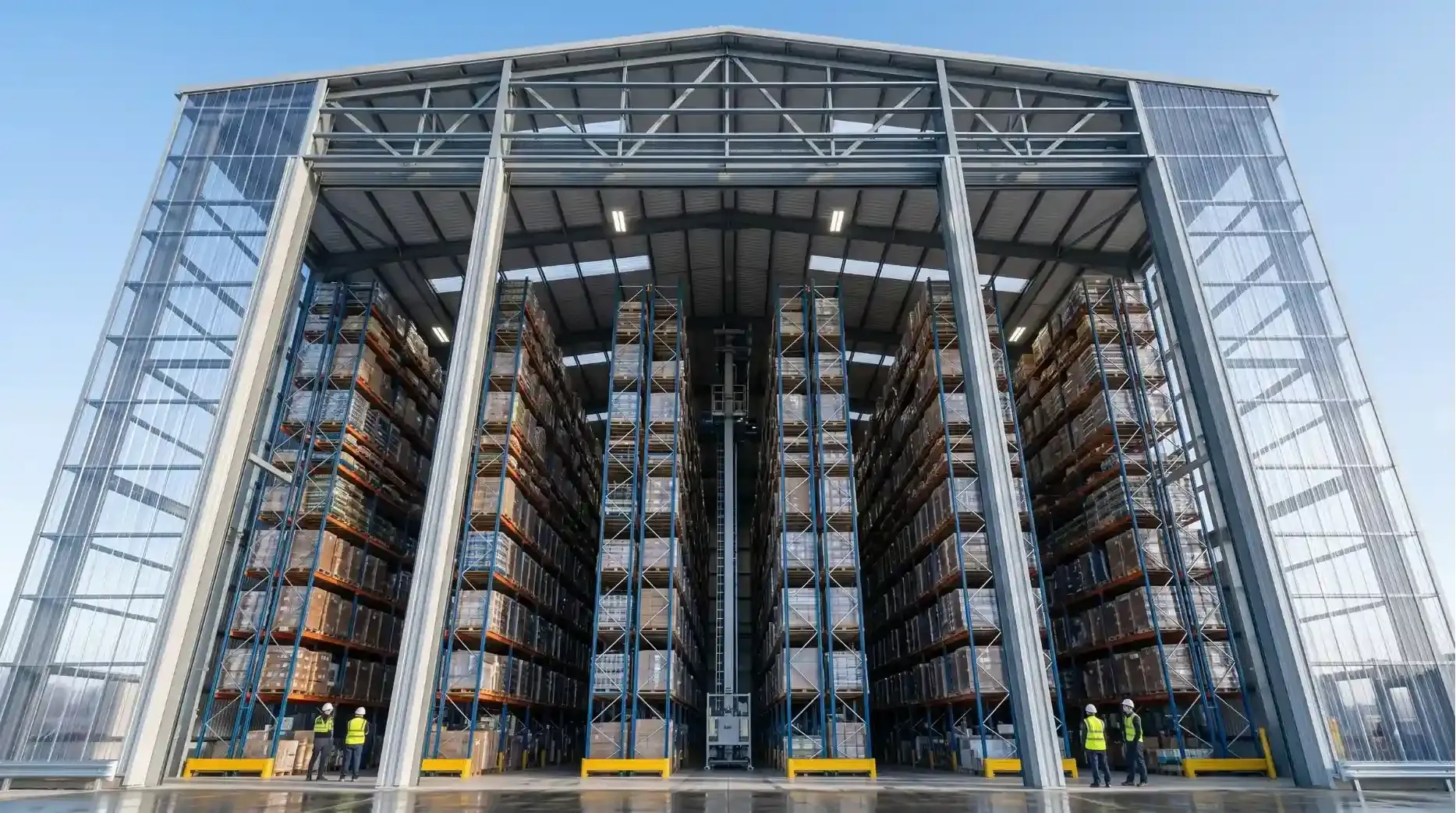

Rack-Supported Building Structure
// ARCHITECTURAL OVERVIEW
Satu Struktur Terintegrasi: Rak Palet Sekaligus Rangka Bangunan
Rack-supported building structure adalah sistem arsitektur pergudangan revolusioner di mana struktur rak baja heavy-duty bertindak sekaligus sebagai rangka utama penopang cladding dinding dan atap gedung. Mengeliminasi kebutuhan kolom beton sipil tradisional, sistem ini menawarkan efisiensi biaya konstruksi yang masif serta optimalisasi volume ruang simpan hingga 100%.
Unrivaled Volume Efficiency
Karena tidak terhalang oleh tiang-tiang kolom bangunan sipil yang besar di dalam ruangan, kapasitas penyimpanan gudang dapat diutilisasi penuh hingga batas milimeter terluar.
// CORE CAPABILITIES
Fitur Unggulan
Setiap modul dirancang untuk menjaga ritme operasional tetap presisi, aman, dan mudah di-scale ketika layout gudang berubah.
High-Tensile Structural Steel Profiles & Weather-Resistant Cladding
01
Dual-Function Architecture
Struktur internal rak berfungsi ganda: menopang ribuan palet logistik sekaligus memegang panel penutup luar (cladding) dinding dan atap gudang.
02
High-Bay System Friendly
Sangat ideal untuk diaplikasikan pada pembangunan kompleks gudang super tinggi (high-bay), umumnya mencapai ketinggian 15 hingga lebih dari 30 meter.
03
Environmental Load Tested
Rangkaian struktur atas dihitung secara presisi menggunakan software engineering untuk tahan terhadap beban angin kencang, curah hujan ekstrem, hingga aktivitas seismik (gempa bumi).
04
Accelerated Construction Time
Proses pembangunan gedung berjalan jauh lebih cepat karena fabrikasi komponen rak dan atap dilakukan paralel, lalu dirakit instan di lapangan.
05
ASRS Integration Ready
Struktur dengan toleransi defleksi super ketat ini sangat adaptif untuk langsung diintegrasikan dengan sistem robotik otomatis (Automated Storage and Retrieval Systems).
06
Optimized Footprint ROI
Menghasilkan return on investment (ROI) tertinggi per meter persegi tanah karena memangkas biaya ganda konstruksi gedung vs pengadaan rak.
// VISUAL EVIDENCE
Galeri Instalasi & Detail
Visual typology
Under Construction View Cladding Attachment Detail Internal High-Bay View Roof Truss Connection
Field capture

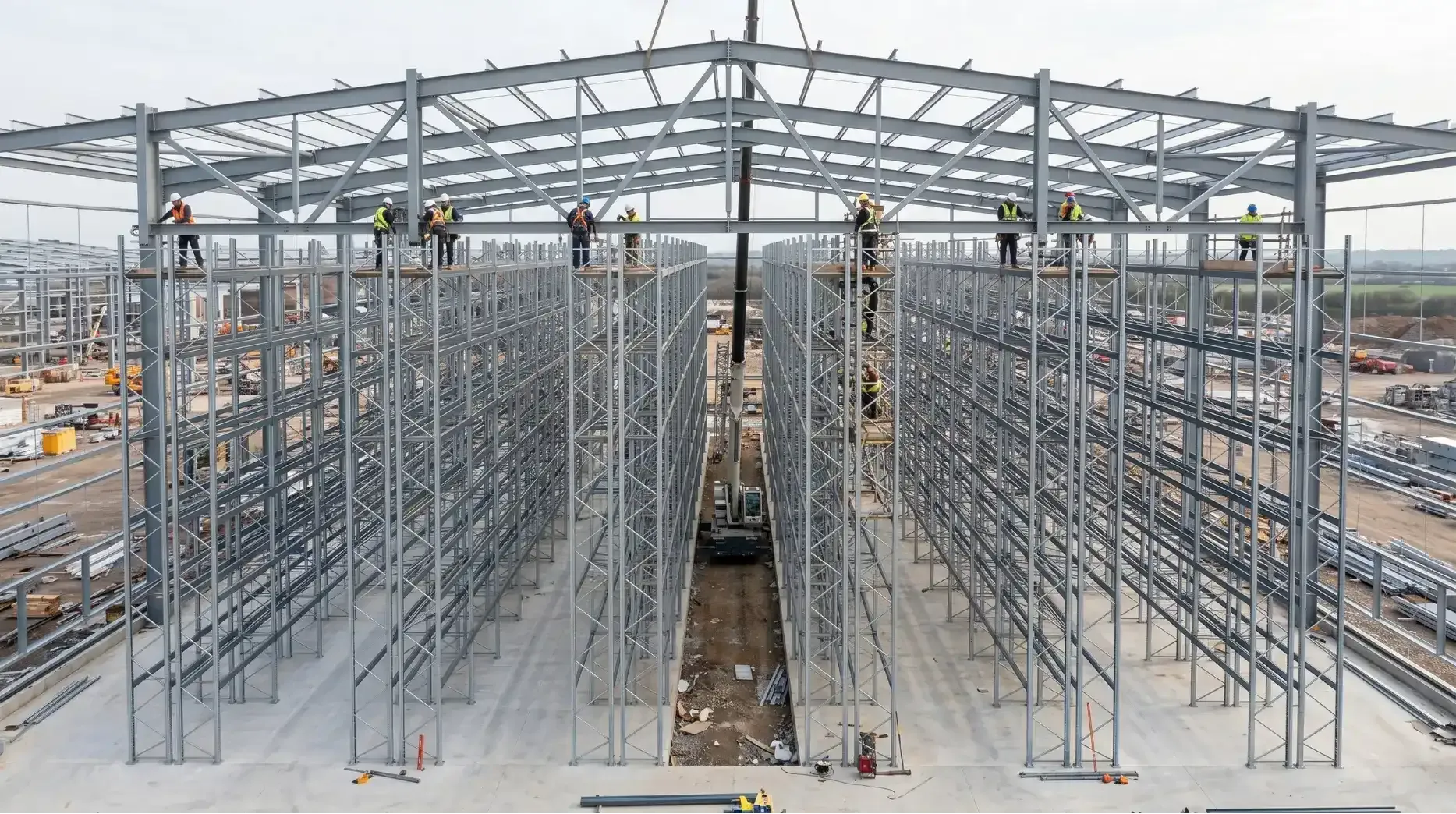

Under Construction View
Field capture

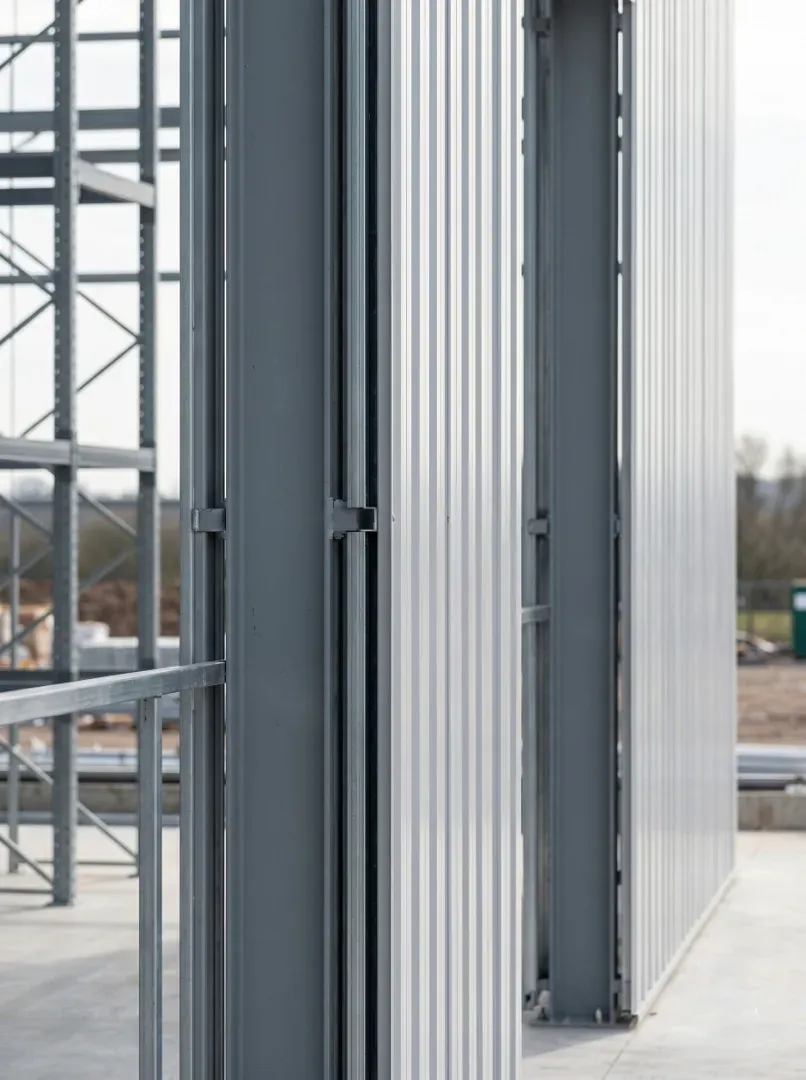

Cladding Attachment Detail
Field capture

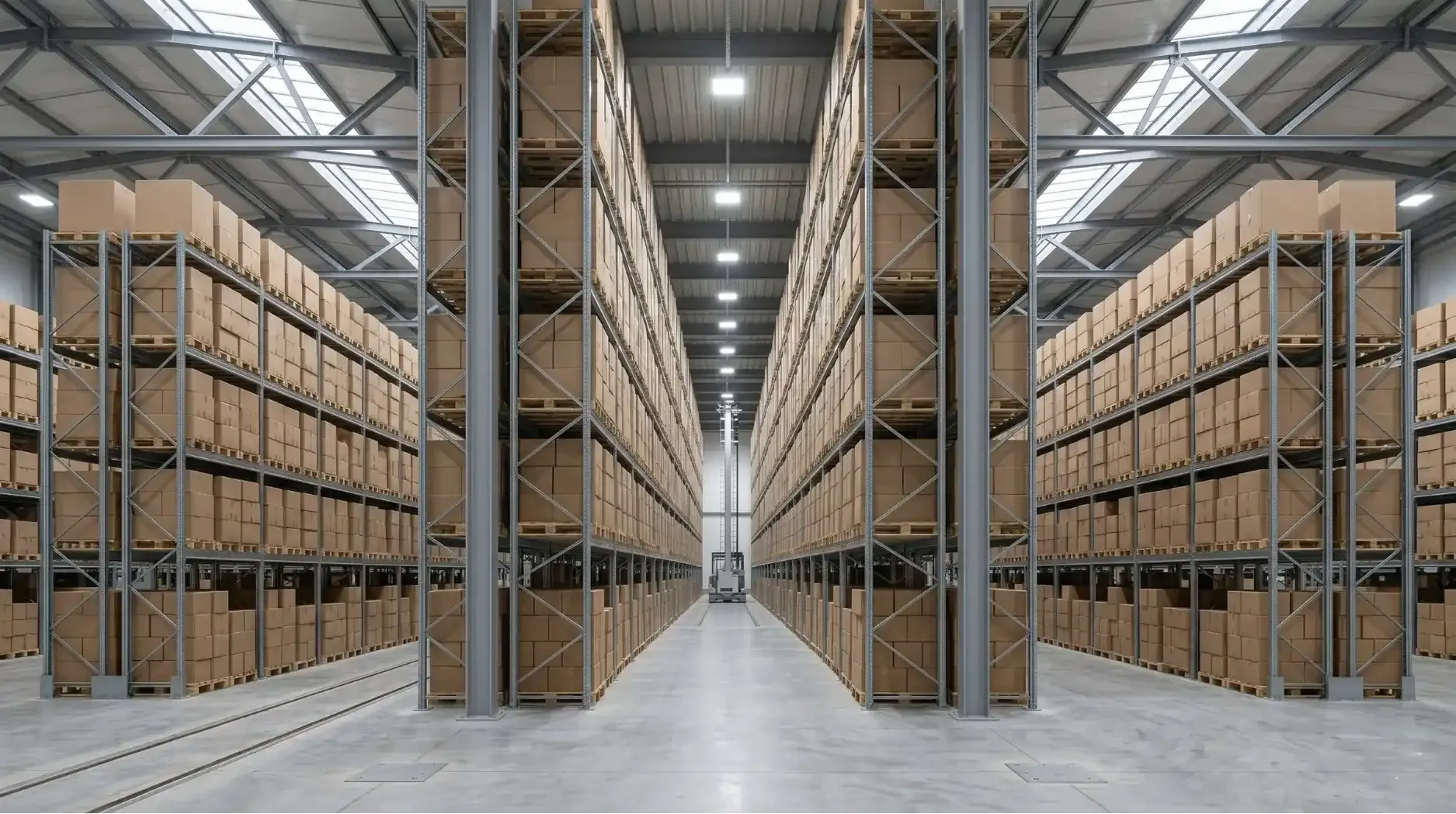

Internal High-Bay View
Field capture

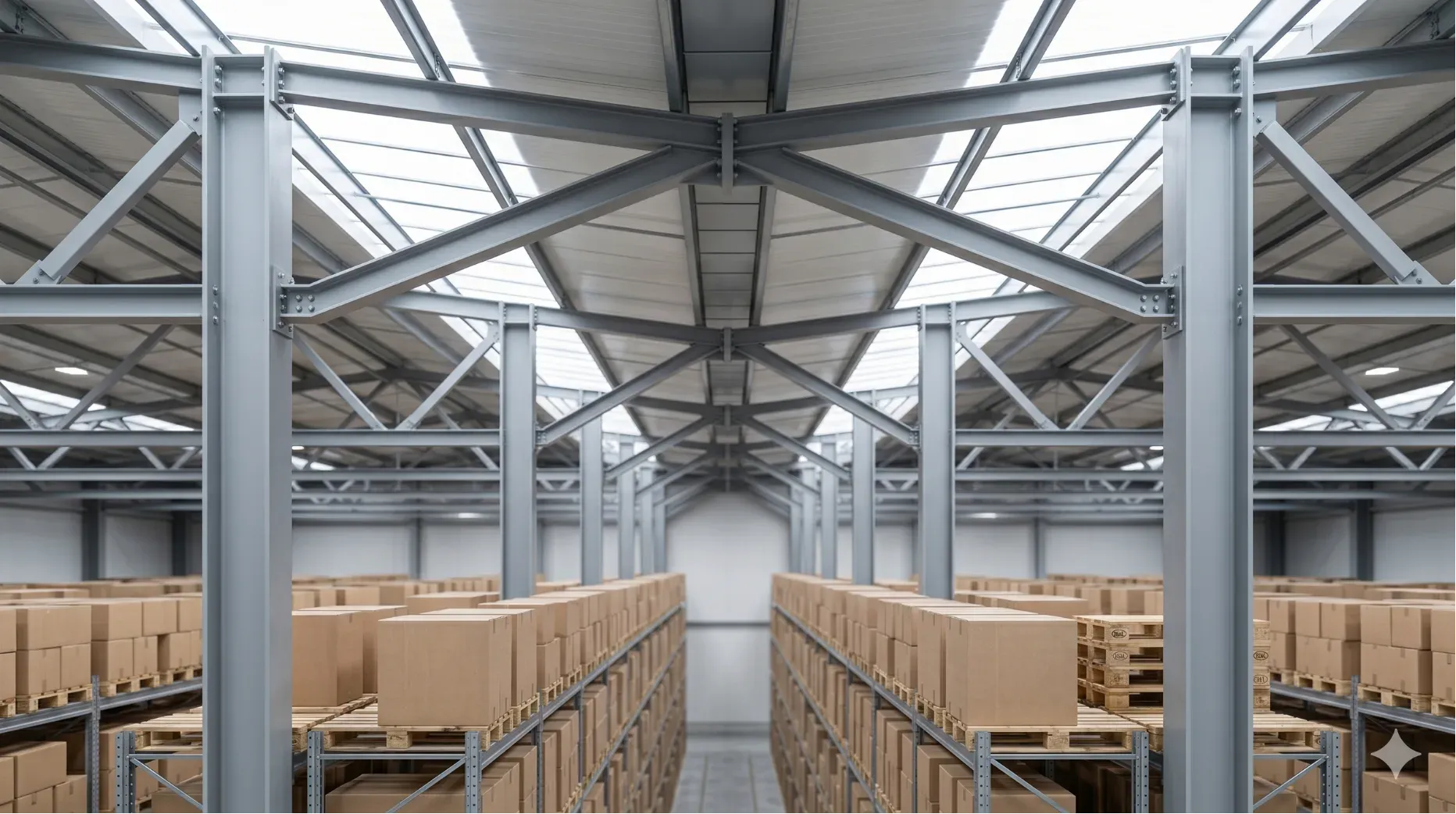

Roof Truss Connection
// IDEAL DEPLOYMENTS
Aplikasi & Profil Pengguna
Dirancang untuk gudang dengan kebutuhan akses, ritme handling, dan pola pertumbuhan yang berbeda-beda. Solusi ini disesuaikan secara presisi untuk menunjang kelancaran supply chain Anda.
Target Industries
Fasilitas Gudang Otomatis Raksasa (Mega ASRS Distribution Center)
Perusahaan Cold Storage Skala Besar dengan Insulasi Dinding Panel khusus
BUMN & Korporat Logistik / Pusat Hub Transhipment Nasional
Industri Manufaktur Berat yang Membangun Gudang Baru dari Nol (Greenfield Project)
Contoh Aplikasi 01
Greenfield Warehouse Projects
Solusi paling cerdas dan hemat biaya jika Anda berencana membangun gedung gudang baru di atas tanah kosong dari nol.
Contoh Aplikasi 02
Ultra High Density Cold Rooms
Sangat efektif untuk cold storage masif, karena panel dinding insulasi (sandwich panels) dapat langsung dijepitkan ke struktur rak terluar.
Contoh Aplikasi 03
Automated Robotized Storage
Sistem wajib bagi implementasi teknologi robot crane peluncur WMS yang menuntut tingkat akurasi kelurusan tiang ekstrem pada ketinggian puluhan meter.
// SYSTEM OPERATIONS
Cara Kerja & Operasional
Cara Kerja Sistem
Sistem Rack-Supported bekerja dengan membalik urutan konstruksi konvensional. Di atas pondasi beton plat masif (slab foundation), deretan tiang rak vertikal (upright frames) didirikan terlebih dahulu hingga membentuk blok penyimpanan besar. Selanjutnya, rangka atap (roof trusses) dan balok gording dinding dipasang mengunci langsung ke ujung atas dan luar tiang rak, mengubah modul penyimpanan tersebut menjadi cangkang bangunan utuh.
01
Pengecoran Pondasi Super Flat (Slab Foundation)
Lantai beton cor tebal berkapasitas tonase tinggi disiapkan dengan tingkat kerataan permukaan yang sangat presisi.
02
Ereksi Modul Rak Utama (Core Installation)
Jaringan tiang-tiang rak baja tebal didirikan menggunakan crane, disambung menjulang ke atas, dan di-anchor kuat ke lantai beton.
03
Pemasangan Rangka Atap (Roof Integration)
Struktur kuda-kuda atap baja dipasang melintang menduduki ujung atas dari barisan tiang-tiang vertikal rak tersebut.
04
Pemasangan Cladding Dinding & Atap
Lembaran atap metal zincalume dan panel penutup dinding luar (cladding/sandwich panel) disekrup mengunci sasis luar rak.
05
Instalasi Sistem Utilitas & Commissioning
Pemasangan pintu dermaga (dock doors), lampu, sprinkler otomatis, serta integrasi robot jalan gudang jika menggunakan sistem ASRS.
Recommended support systems
Heavy Duty Roof Trusses
Konstruksi rangka atap kustom yang didesain ringan namun rigid untuk membagi beban angin dan hujan merata ke seluruh kolom tiang.
High-Tolerance Anchor Assemblies
Sistem pasak sasis bawah tanah khusus berkekuatan tinggi untuk menahan gaya angkat lateral (uplift forces) akibat tekanan angin luar.
Direct Cladding Brackets
Komponen bracket adaptor khusus pembawa panel dinding luar yang dirancang elastis guna mengakomodasi pergerakan mikro muatan rak.
Thermal Insulation Adaptors
Sistem pemutus jembatan dingin (thermal break connectors) pilihan untuk aplikasi ruang pembeku guna mencegah kebocoran suhu dingin.
// REAL WORLD SOLUTIONS
Situasi Nyata, Solusi yang Tepat
Skenario ini menunjukkan transisi dari gudang yang padat dan reaktif menuju sistem penyimpanan yang lebih presisi, terukur, dan mudah dipelihara.
Warning
Scenario 01
Anggaran Membengkak Akibat Pembangunan Dua Kali (Gedung + Rak)
"Kami berencana membangun gudang baru setinggi 20 meter. Kontraktor sipil meminta biaya luar biasa mahal untuk tiang beton gedung, dan kami masih harus keluar biaya lagi untuk membeli rak palet internalnya."
What changes
- - Biaya investasi modal (CAPEX) terpangkas hingga 20-30% karena anggaran tiang bangunan sipil dan rangka utama dialihkan ke satu sistem tunggal.
- - Proses pengerjaan selesai 3-5 bulan lebih cepat dibandingkan membangun gedung konvensional terlebih dahulu.
- - Efisiensi alokasi dana perusahaan menjadi sangat optimal dan terarah langsung pada aset produktif (kapasitas simpan).
Growth
Scenario 02
Kebutuhan Gudang Berkapasitas Ekstrem di Atas Lahan Terbatas
"Tanah pabrik kami sangat terbatas, namun kami dituntut meningkatkan kapasitas penyimpanan stok hingga tiga kali lipat dalam waktu singkat."
What changes
- - Membangun gudang vertikal otomatis (high-bay) setinggi 25 meter yang memaksimalkan luas tanah minimal menjadi volume tampung makro.
- - Menghilangkan ruang mati (dead space) di antara tiang gedung sipil dan tiang rak, menambahkan 15% slot palet ekstra.
- - Meningkatkan kapabilitas throughput perusahaan logistik secara eksponensial guna memenangkan persaingan pasar.
// CLARIFICATIONS
Frequently Asked Questions
Pertanyaan yang paling sering muncul saat tim operasional mulai masuk ke tahap sizing, layout, dan implementasi proyek.
Q01
Apakah bangunan sistem Rack-Supported ini aman dari risiko roboh akibat angin kencang?
Q01
Apakah bangunan sistem Rack-Supported ini aman dari risiko roboh akibat angin kencang?Sangat aman. Setiap proyek Rack-Supported melalui proses kalkulasi engineering struktural makro yang sangat ketat menggunakan standard internasional. Berat gabungan dari ribuan palet yang disimpan di dalam rak justru bertindak sebagai beban counter-weight alami yang menstabilkan bangunan dari hempasan angin luar.
Q02
Berapa tinggi maksimum yang bisa dicapai oleh sistem bangunan rak ini?
Q02
Berapa tinggi maksimum yang bisa dicapai oleh sistem bangunan rak ini?Sistem ini umumnya dirancang untuk bangunan tinggi (high-bay), mulai dari ketinggian 12 meter hingga mampu mencapai lebih dari 35 meter, yang mana mustahil atau sangat tidak efisien jika dibangun dengan metode sipil beton konvensional.
Q03
Apakah legalitas izin bangunan (PBG/IMB) bisa diterbitkan untuk struktur tipe ini?
Q03
Apakah legalitas izin bangunan (PBG/IMB) bisa diterbitkan untuk struktur tipe ini?Bisa. Tim engineering IndoRack akan menyediakan dokumen gambar teknik struktural lengkap, kalkulasi pembebanan, serta sertifikasi ISO material baja untuk membantu kelancaran proses pengurusan perizinan bangunan resmi perusahaan Anda.
Q04
Bagaimana jika di kemudian hari kami ingin mengubah tata letak (layout) rak internalnya?
Q04
Bagaimana jika di kemudian hari kami ingin mengubah tata letak (layout) rak internalnya?Karena tiang-tiang rak bertindak sebagai struktur utama penopang atap dan dinding, tata letak tiang struktural utama tidak boleh dibongkar sembarangan. Namun, ketinggian tingkatan level beam (adjustability level) di dalam kompartemen tetap dapat disesuaikan secara fleksibel.
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?Ya. Pengiriman dan instalasi dapat dilakukan ke berbagai kota di Indonesia sesuai cakupan proyek.
// RELATED SYSTEMS
Produk Terkait
Sistem lain yang biasa dipertimbangkan ketika Anda sedang menyusun ekosistem penyimpanan, proteksi, dan alur handling yang saling terhubung.

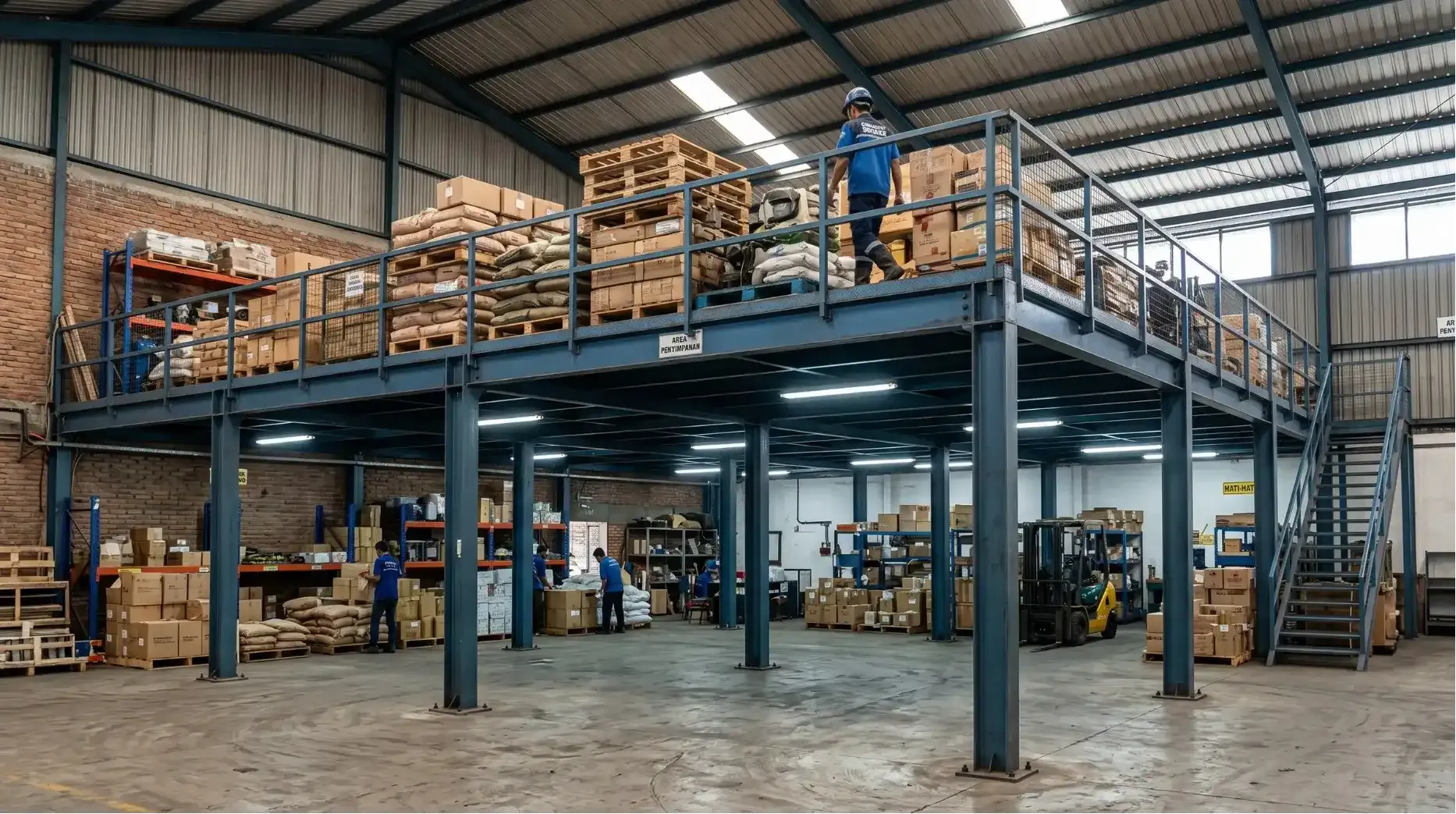

Mezzanine Floor System
